进阶 6 —— Docker 容器监控之 CAdvisor + InfluxDB + Granfana

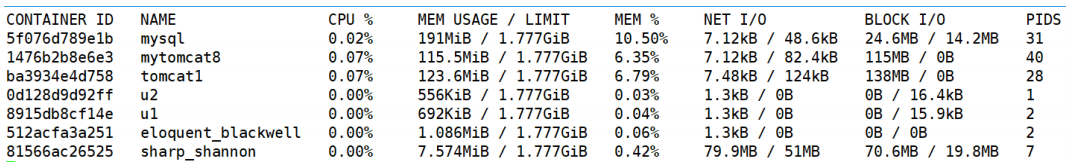

我们可以通过 docker stats 命令可以很方便的看到当前宿主机上所有容器的 CPU，内存以及网络流量等数据，一般小公司够用了。但是，docker stats 统计结果只能是当前宿主机的全部容器，数据资料是实时的，没有地方存储、没有健康指标过线预警等功能。

6.1 CAdvisor InfluxDB Granfana 是什么

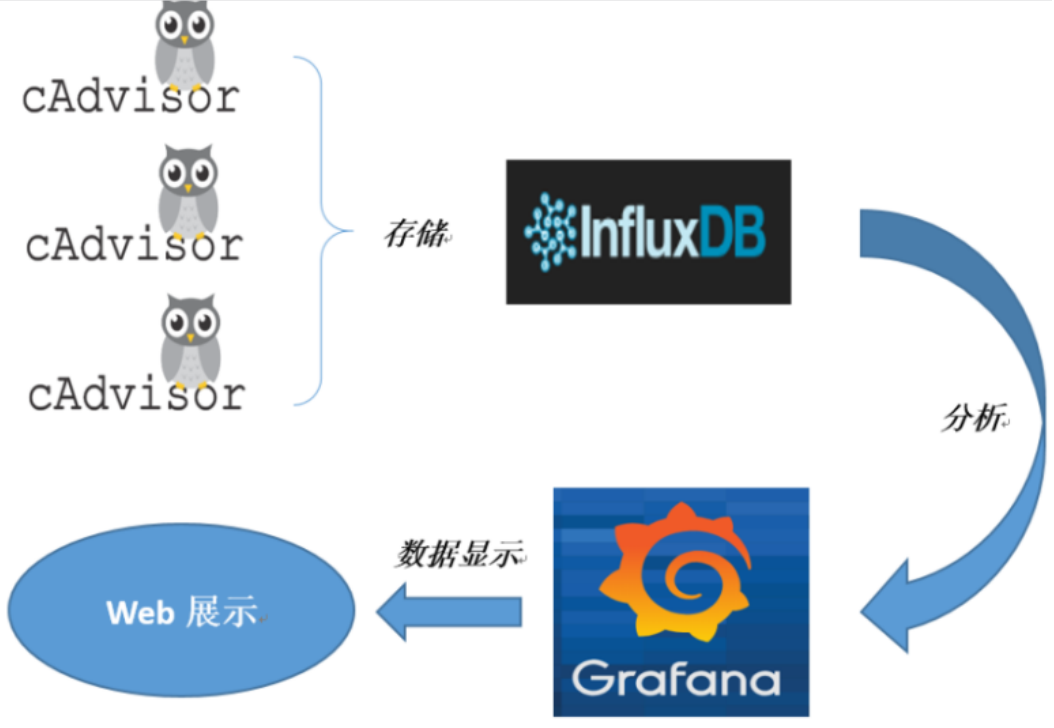

CAdvisor 监控收集 + InfluxDB 存储数据 + Granfana 展示图表

CAdvisor

CAdvisor 是一个容器资源监控工具，包含了容器的内存，CPU，网络 IO，磁盘 IO 等监控。同时提供了一个 WEB 页面用于查看容器的实时运行状态。CAdvisor 默认存储 2 分钟的数据，而且只是针对单物理机，不过 CAdvisor 提供了很多数据继承接口，支持 InfluxDB，Redis，Kafka，ElasticSearch 等集成，可以加上对应的配置将监控数据发往这些数据库存储起来。

CAdvisor 功能主要有 2 点：

展示 Host 和容器两个层次的监控数据
展示历史变化数据

InfluxDB

InfluxDB 是使用 go 语言编写的一个开源分布式时序，事件和指标数据库，无需外部依赖。CAdvisor 默认只在本机保存最近 2 分钟的数据，为了持久化存储数据和统一收集展示监控数据，需要将数据存储到 InfluxDB 中。InfluxDB 是一个时序数据库，专门用于存储时序相关的数据。很适合存储 CAdvisor 数据。而且 CAdvisor 本身已经提供了继承 InfluxDB 的方法。

InfluxDB 的主要功能：

基于时间序列，支持与时间相关的函数
可度量性，可以实时对大量数据进行计算
它支持任意的事件数据

Granfana

Granfana 是一个开源的数据监控分析可视化平台，支持多种数据源配置（支持包括 InfluxDB，MySQL，Elasticsearch 等）和丰富的插件及模板功能。支持图标权限控制和报警。

Granfana 的主要特性：

丰富灵活的图形化选项
可以混合多种风格
支持白天和夜间模式
多个数据源

6.2 使用 Docker Compose 搭建 CIG 监控平台

第一步：新建目录

[root@shjava101 mydocker]# mkdir cig
[root@shjava101 mydocker]# pwd
[root@shjava101 mydocker]# cd cig
[root@shjava101 cig]# pwd
/mydocker/cig

第二步：新建 docker-compose.yml

version: '3.1'

volumes:
    grafana_data: {}

services:
    influxdb:
        image: tutum/influxdb:0.9
        restart: always
        environment:
            - PRE_CREATE_DB=cadvisor
        ports:
            - "8083:8083"
            - "8086:8086"
        volumes:
            - ./data/influxdb:/data

    cadvisor:
        image: google/cadvisor
        links:
            - influxdb:influxsrv
        command: -storage_driver=influxdb -storage_driver_db=cadvisor -storage_driver_host=influxsrv:8086
        restart: always
        ports:
            - "8080:8080"
        volumes:
            - /:/rootfs:ro
            - /var/run:/var/run:rw
            - /sys:/sys:ro
            - /var/lib/docker/:/var/lib/docker:ro

grafana:
    user: "104"
    image: grafana/grafana
    user: "104"
    restart: always
    links:
        - influxdb:influxsrv
    ports:
        - "3000:3000"
    volumes:
        - grafana_data:/var/lib/grafana
    environment:
        - HTTP_USER=admin
        - HTTP_PASS=admin
        - INFLUXDB_HOST=influxsrv
        - INFLUXDB_PORT=8086
        - INFLUXDB_NAME=cadvisor
        - INFLUXDB_USER=root
        - INFLUXDB_PASS=root

第三步：启动 docker-compose 文件

[root@shjava101 cig]# docker-compose config -q # 检查 docker-compose.yml 文件是否有语法错误
[root@shjava101 cig]# docker-compose up

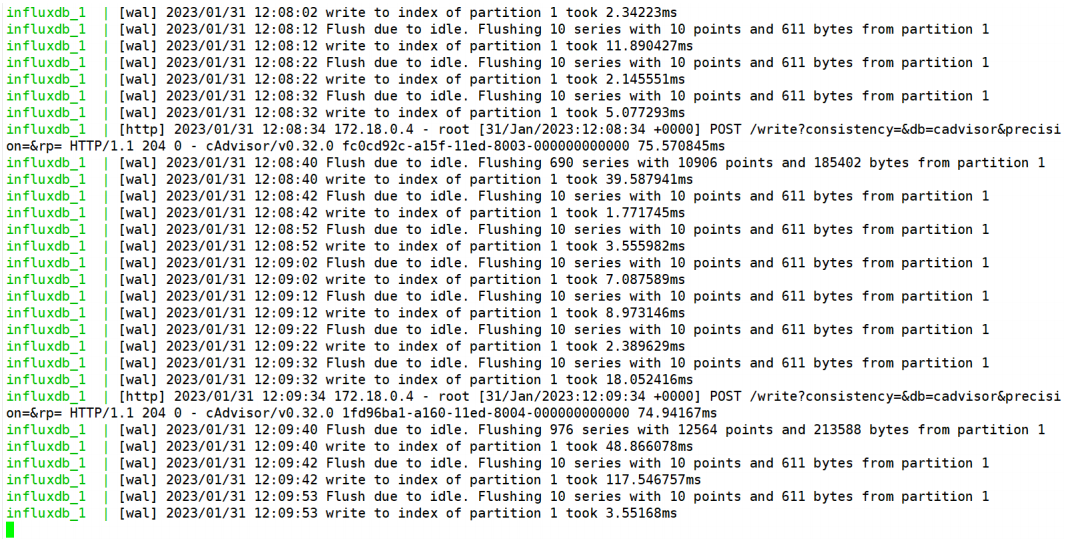

如果启动成功，效果如下：

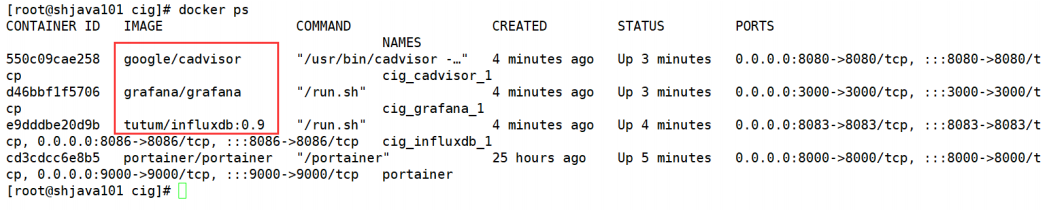

我们查看三个启动的容器实例：

6.3 访问服务

6.3.1 访问 CAdvisor 收集服务

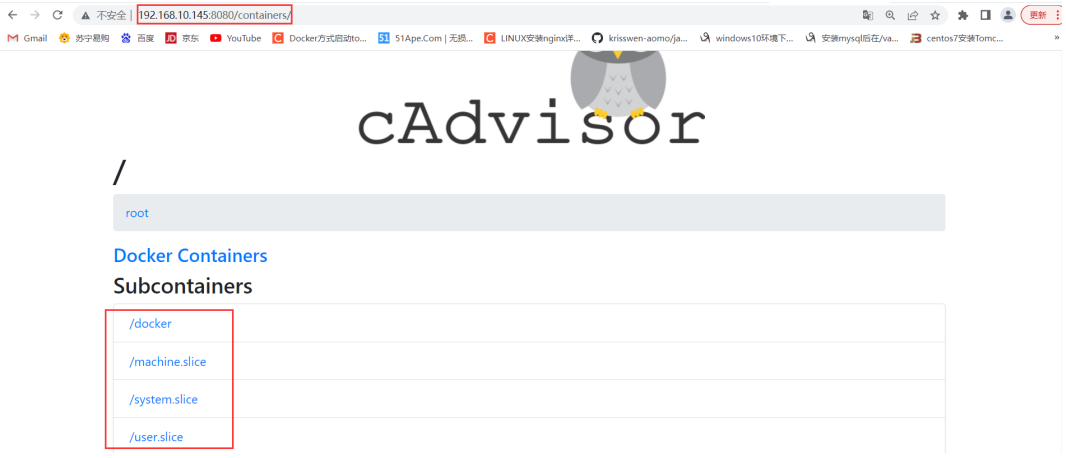

使用 ip 地址 + 8080 端口进行访问（一定要注意 tomcat 8080 端口没有占用）。第一次访问比较慢，耐心等待。

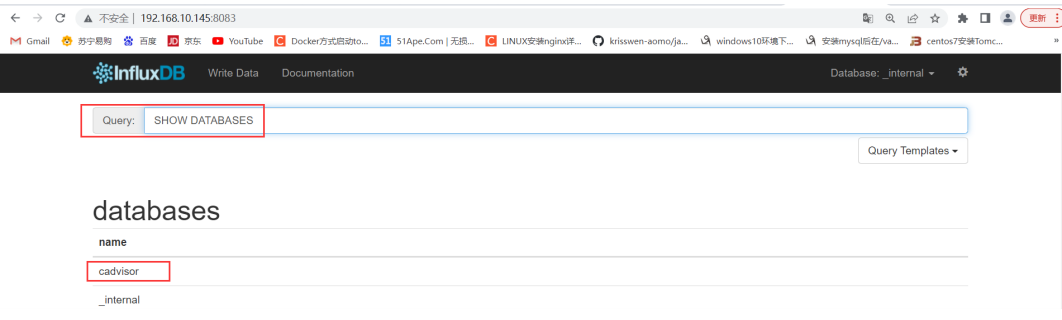

6.3.2 访问 InfluxDB 存储服务

使用 ip 地址 + 8083 端口进行访问

6.3.3 访问 Granfana 展现服务

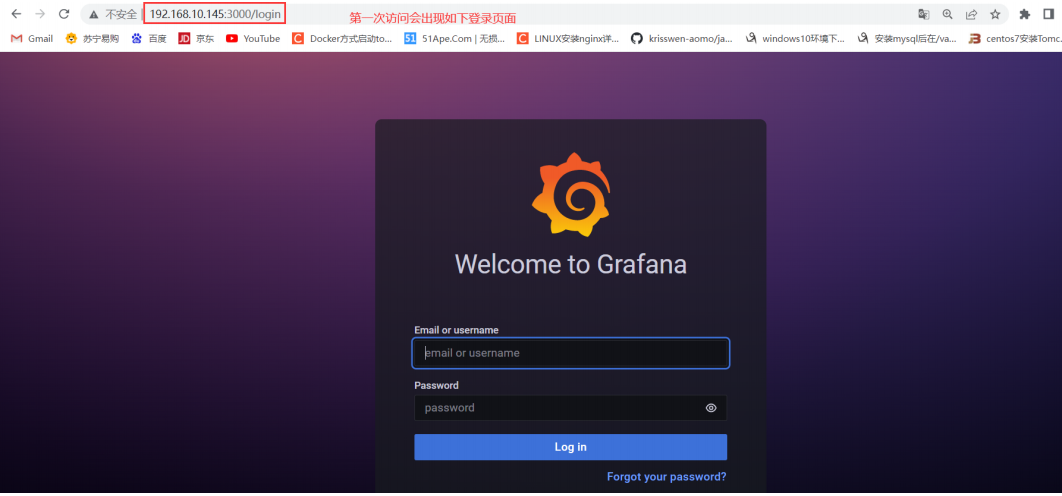

使用 ip 地址 + 3000 端口进行访问

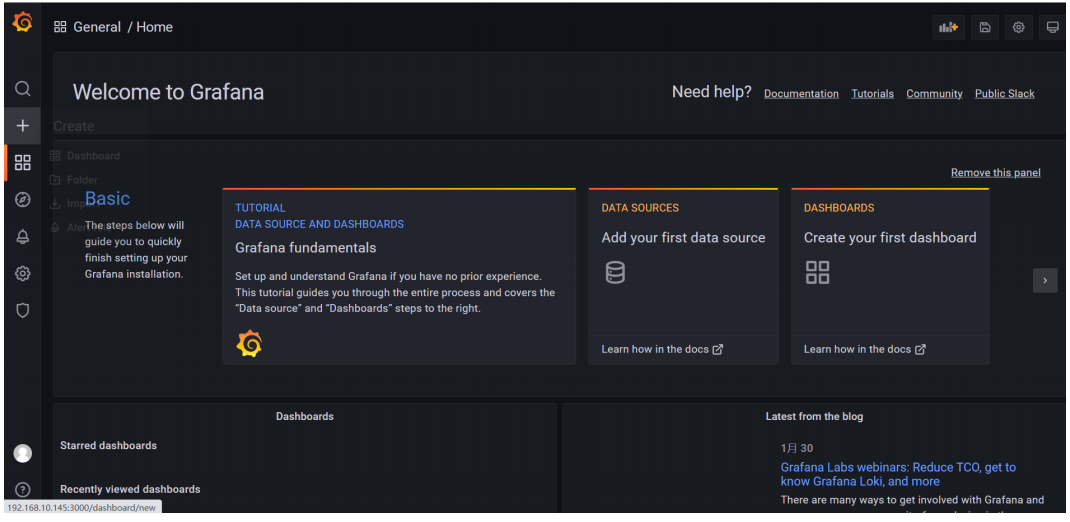

默认用户名和密码都是 admin。登录以后进入到主页：

我们要通过 Granfana 展现数据，那么数据源在哪里呢？我们需要先配置数据源。

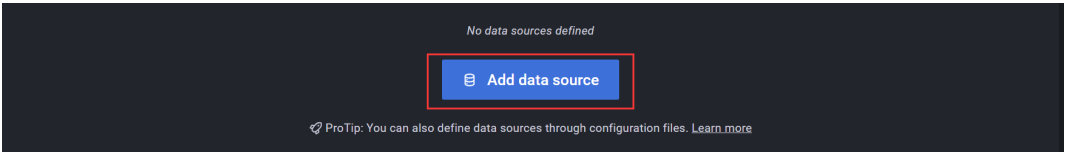

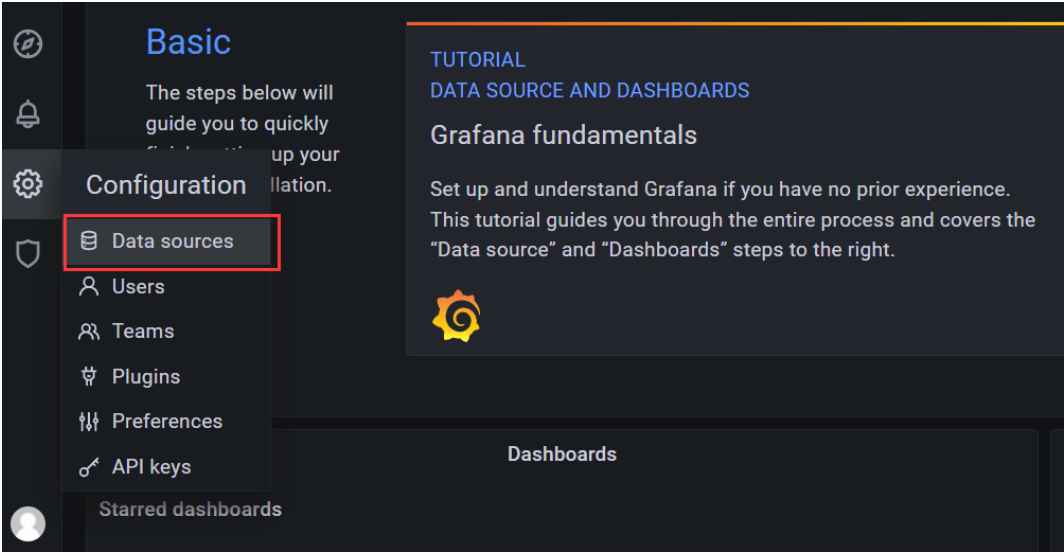

选中数据源 DataSource，然后我们添加数据源：

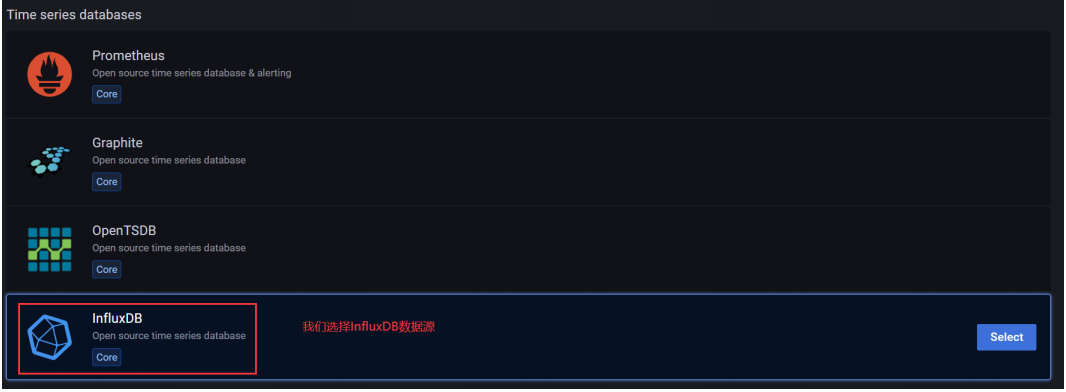

我们选择 InfluxDB 数据源

点击 select 之后，我们进入具体的配置细节：

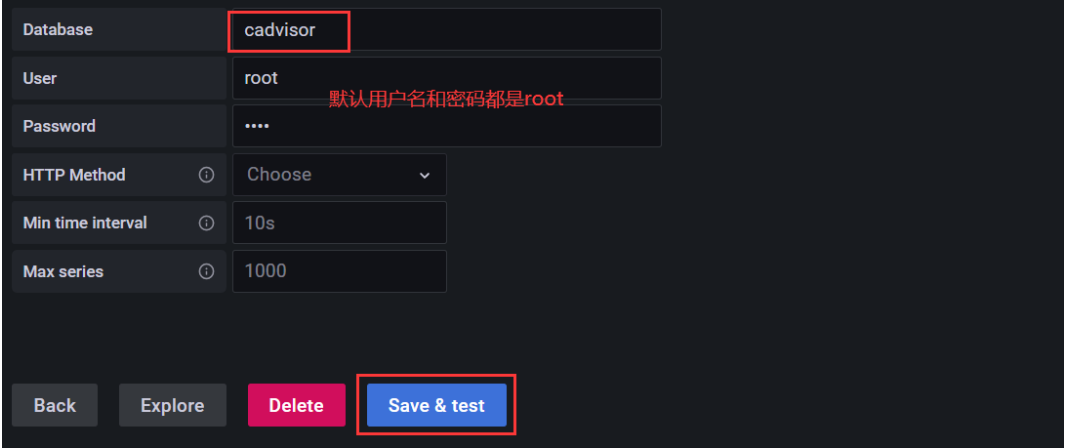

接下来配置数据库名称以及用户名和密码

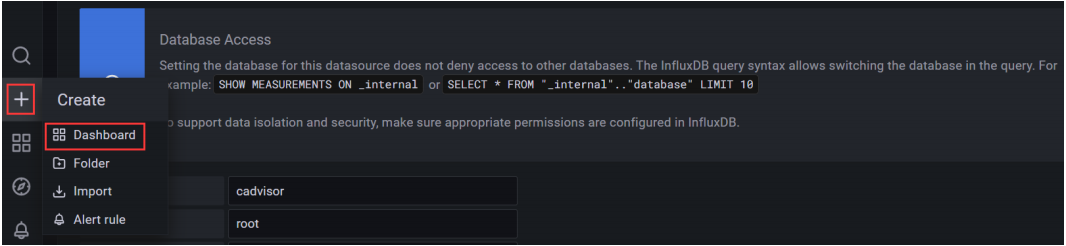

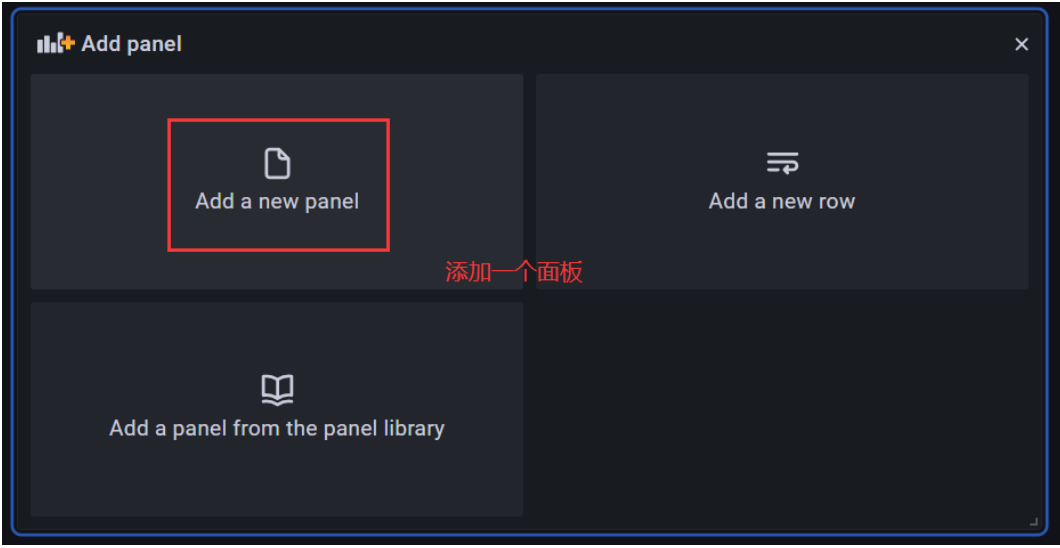

点击 Save & test 测试。接下来我们配置面板。

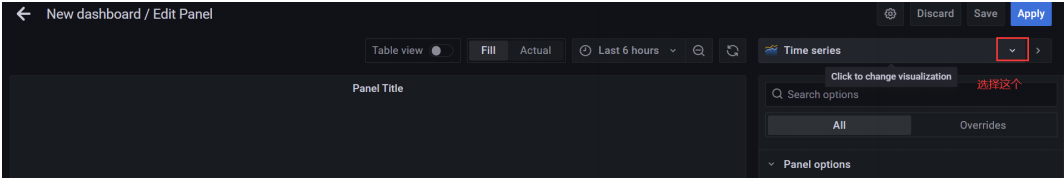

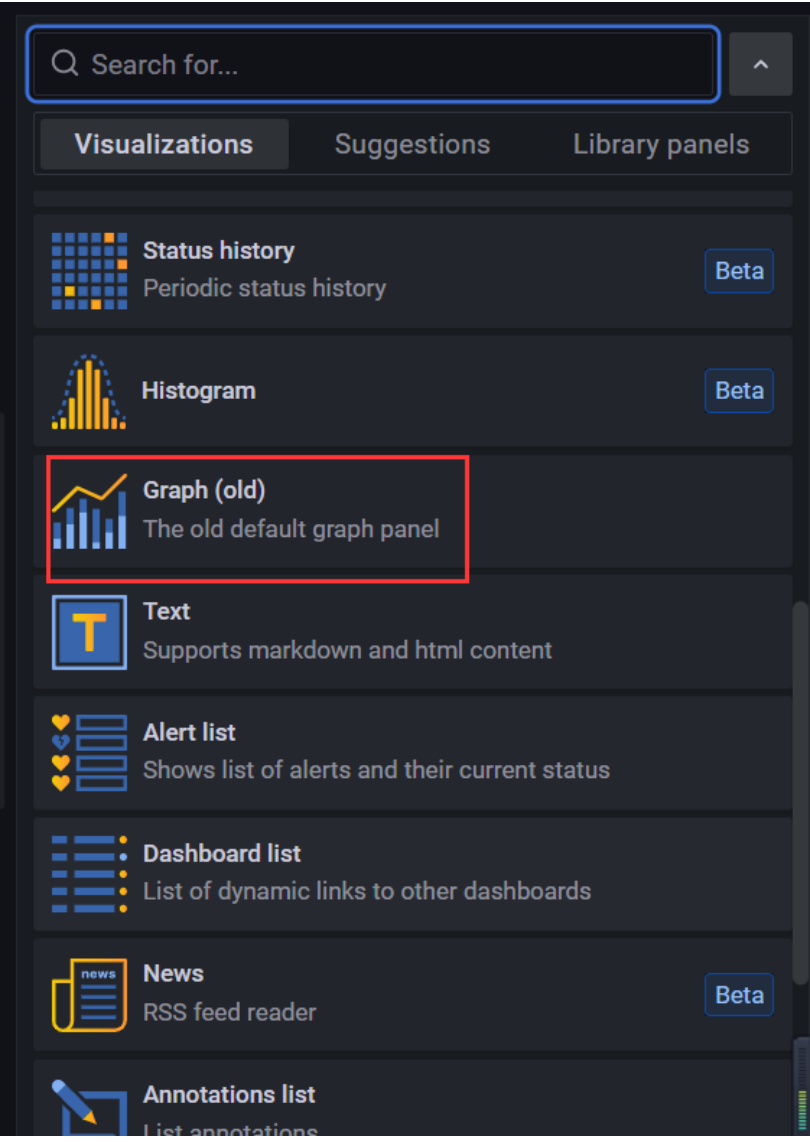

我们选择数据展示格式，是折线图，还是柱状图展示等：

我们选择最经典的展示规则：

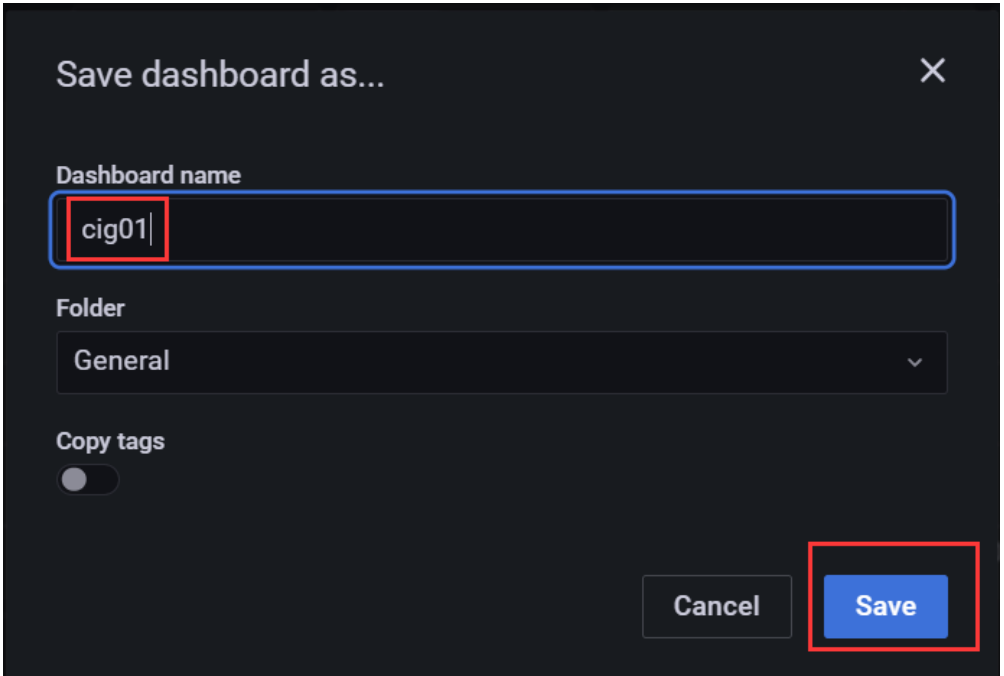

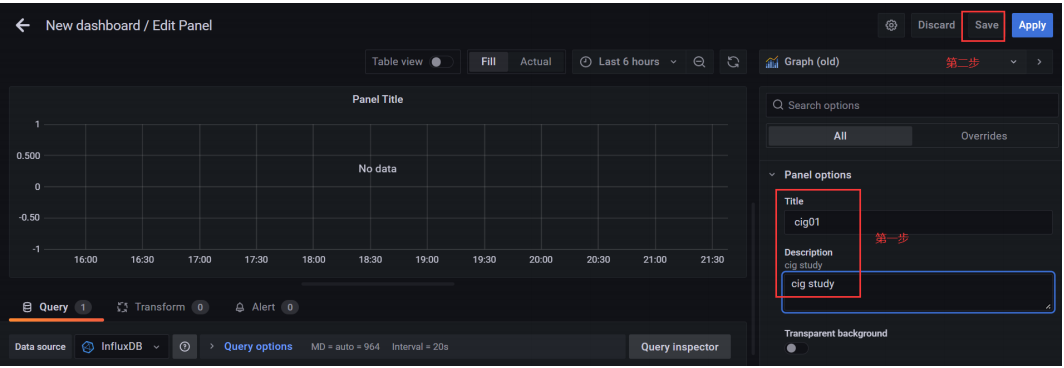

最后我们保存设置。

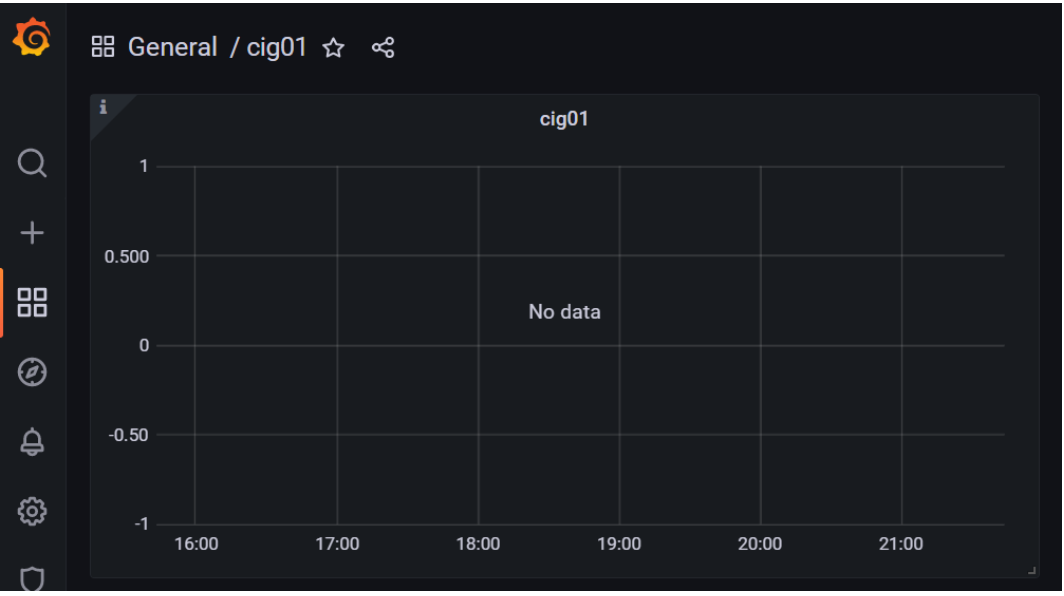

保存之后，效果如下：

现在我们的面板上并没有展示数据，接下来我们对其进行继续配置：

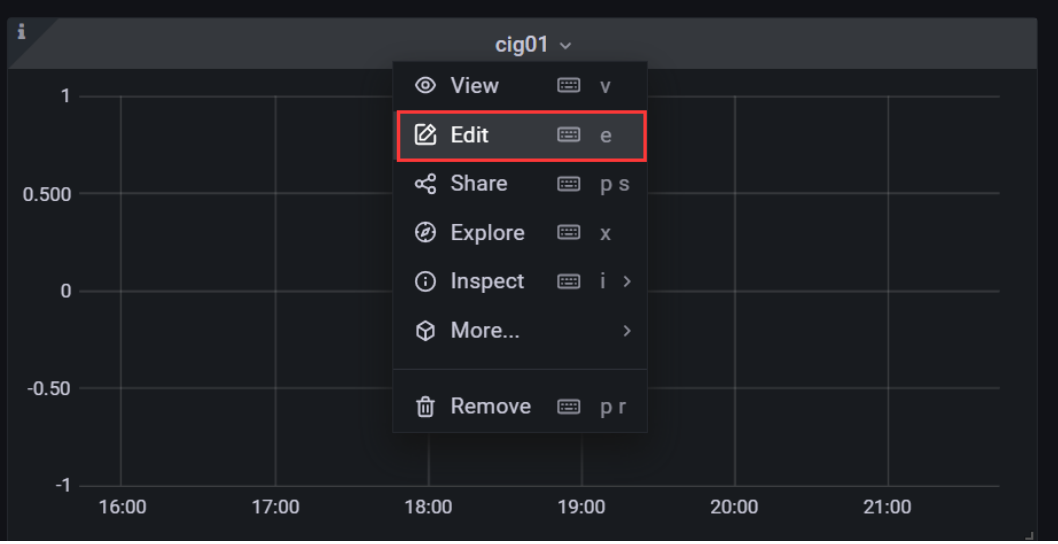

我们对面板进行编辑：

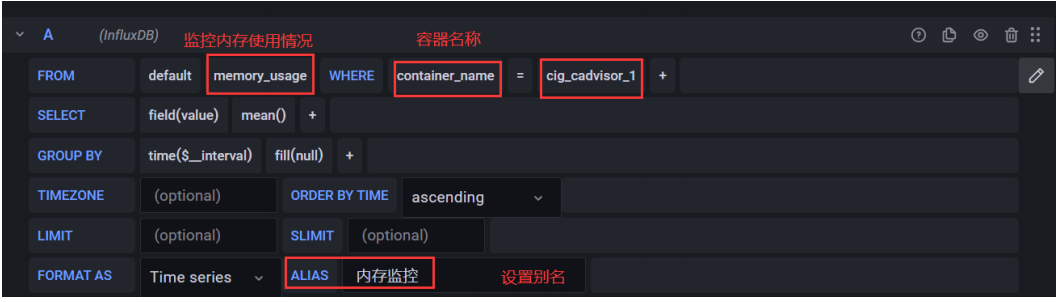

往下拉，继续配置：

容器名称可以在这里看：

[root@shjava101 cig]# docker stats

最后效果如下：

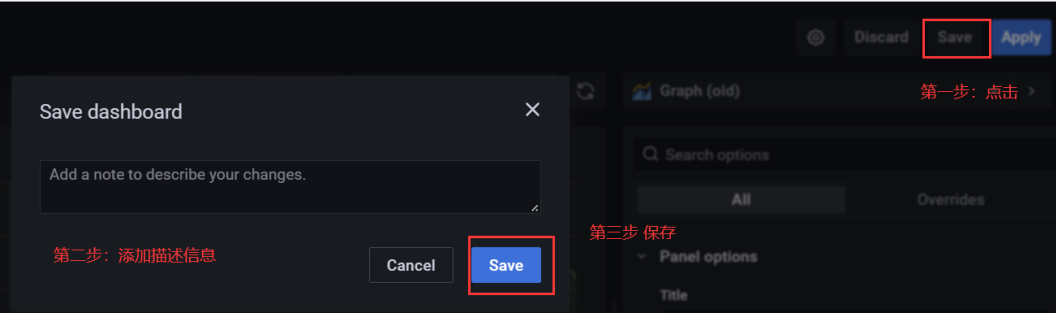

最后保存日志监控信息。

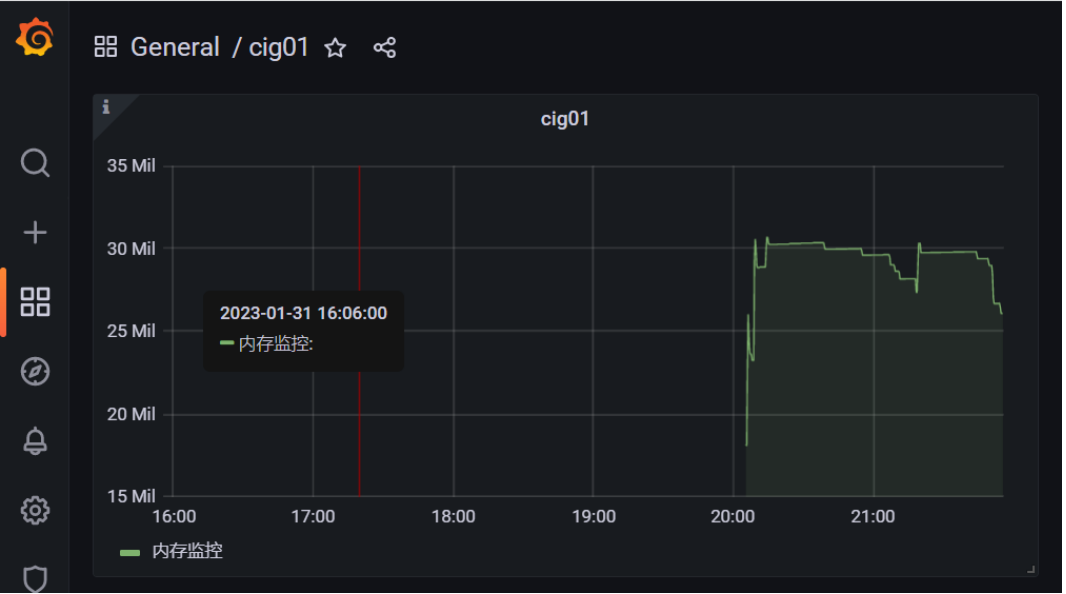

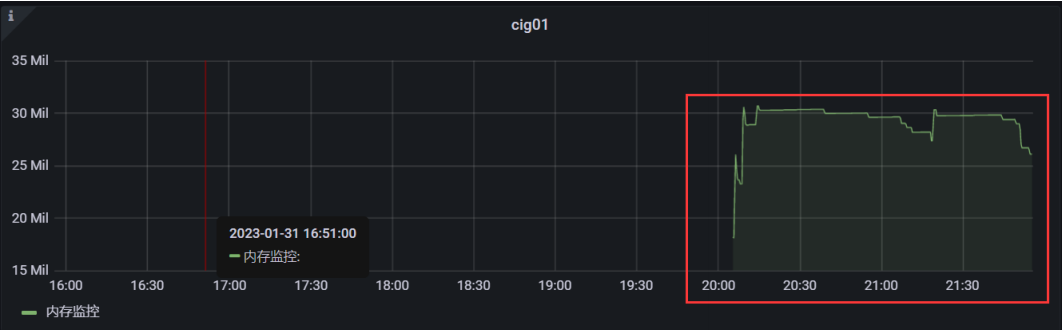

最后监控效果如下：

到这里 CAdvisor + InfluxDB + Granfana 容器监控系统就部署完成了
